Расчет освещенности плоскости светодиодами (LED)

Содержание

1. Назначение

2. Возможности приложения

3. Порядок работы с приложением

4. Результаты работы приложения

5. Просмотр результатов расчётов в программе 3D Grapher

1. Назначение

Приложение предназначено для расчёта освещённости плоскости светодиодами или иными точечными источниками света.

Приложение исполняется на web-сервере с поддержкой PHP версии не ниже 4.0.1.

2. Возможности приложения

Рассчитываемая плоскость параллельна плоскости источников света.

Количество учитываемых источников света: 1, 2, 4 (матрица 2х2), 9 (матрица 3х3), 16 (матрица 4х4).

Результаты расчёта сохраняются в файле формата CSV, предназначенном для просмотра с программе 3D Grapher.

3. Порядок работы с приложением

Для расчёта необходимо знать характеристики источников света: световой поток и угол раскрытия: угол при вершине конуса, в котором распространяется свет от осточника.

• Запустите приложение в броузере Mozilla Firefox, Opera или подобном.

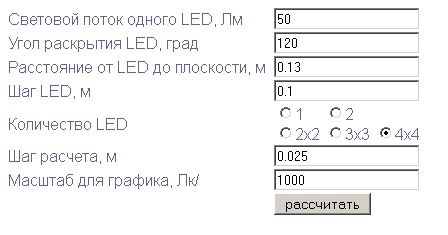

• Укажите характеристики источников света: световой поток и угол раскрытия.

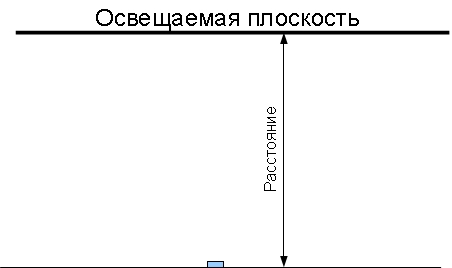

• Укажите расстояние от плоскости источников света до рассчитываемой плоскости.

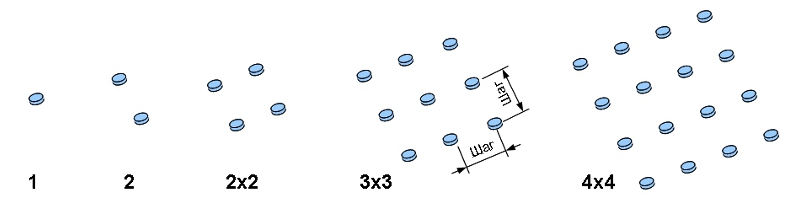

• Укажите шаг источников света, их количество.

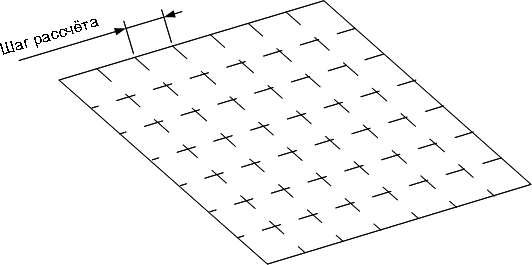

• Укажите шаг рассчёта точек освещённости плоскости расчёта.

• Укажите масштаб значений освещённости для файла 3D Grapher.
• Нажмите на кнопку рассчитать.

4. Результаты работы приложения

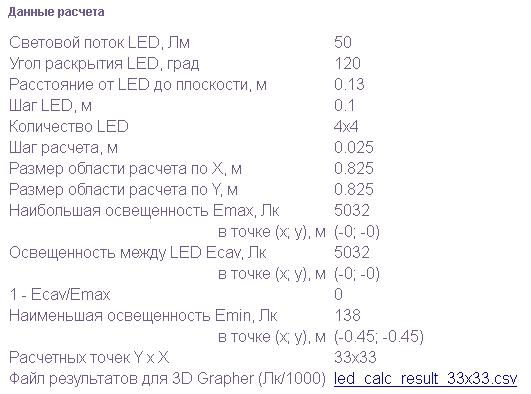

После рассчётов приложение покажет результаты рассчёта освещённости плоскости.

В имени файла для программы 3D Grapher будет указано разрешение, с которым приложение рассчитало освещённость, например: led_calc_result_33x33.csv означает, что приложение рассчитало освещённость плоскости с разрешением 33х33 точки. Эти сведения пригодятся для импорта результатов рассчётов в программу 3D Grapher.

Для сохранения файла для программы 3D Grapher кликните по имени файла правой кнопкой мыши, в появившемся меню выберите пункт для сохранения файла (к примеру, в Mozilla Firefox это - Сохранить объект как...) и сохраните файл на ваш локальный диск. Не рекомендуется изменять имя файла.

5. Просмотр результатов расчётов в программе 3D Grapher

• Запустите программу 3D Grapher.

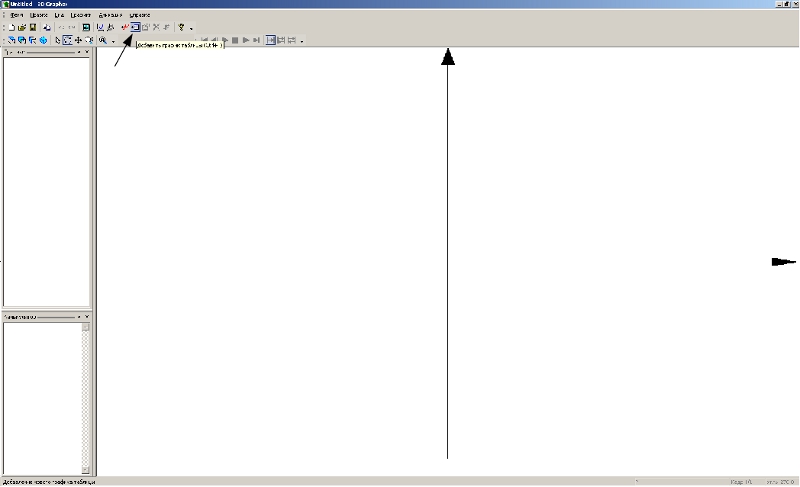

• Нажмите кнопку Добавить график таблицы.

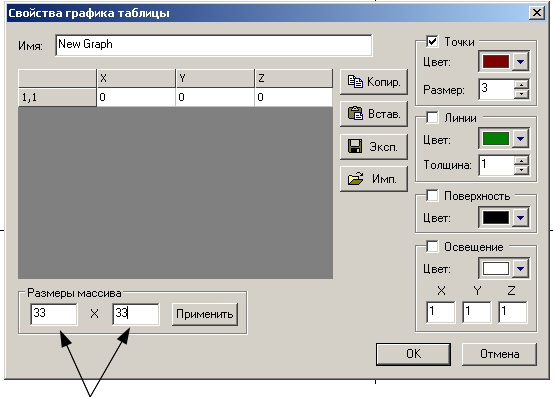

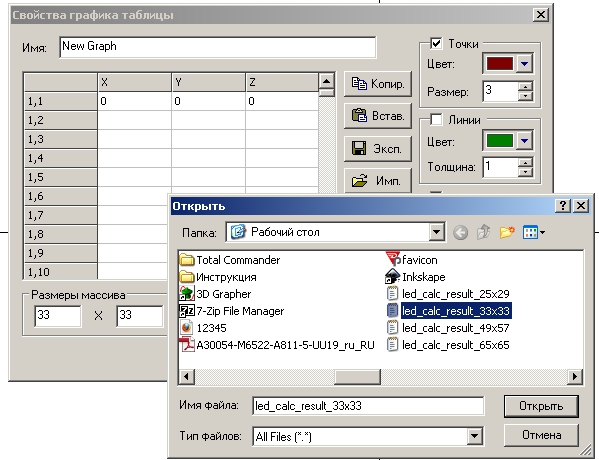

• В поля Размеры массива введите разрешение из имени сохранённого файла. В примере это 33 и 33. Если бы разрешение было 25х29, нужно было бы ввести размеры массива 25 и 29. Нажмите на кнопку Применить.



• Нажмите на кнопку Имп., укажите сохранённый файл и откройте его.

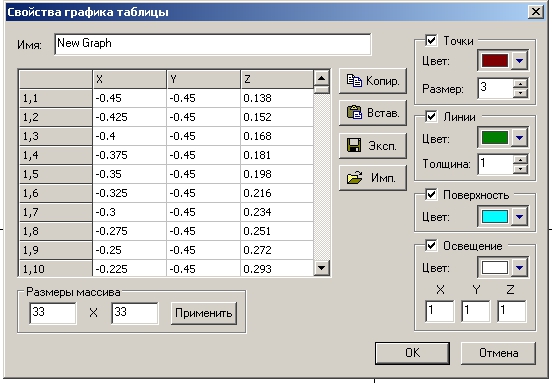

• Для наглядности рекомендуется установить флажки Линии, Поверхность, Освещение и выбрать подходящий цвет поверхности.



• Нажмите на кнопку ОК.

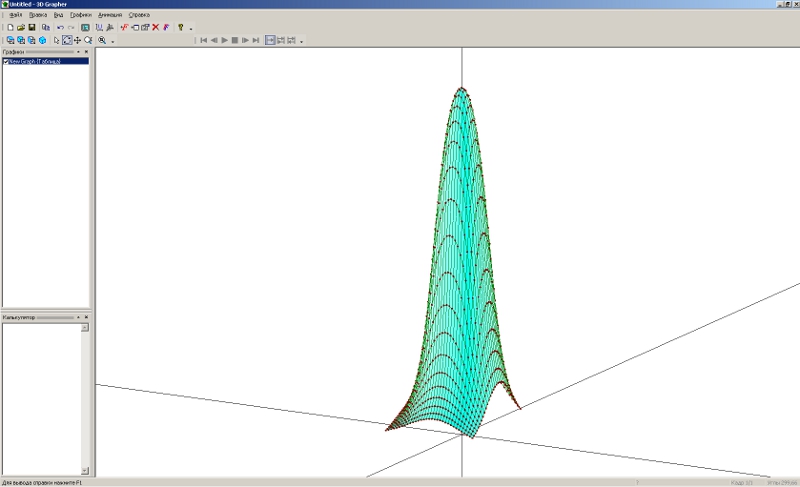

Программа построит трехмерное изображение освещаемой плоскости, в котором по вертикали будет показаны значения освещённости в графическом виде.

Для просмотра используйте режимы масштабирования, перемещения и вращения.

Точка пересечения осей будет соответствовать середине матрицы (2х2, 3х3, 4х4), середине между двумя источниками света или единственному источнику света.

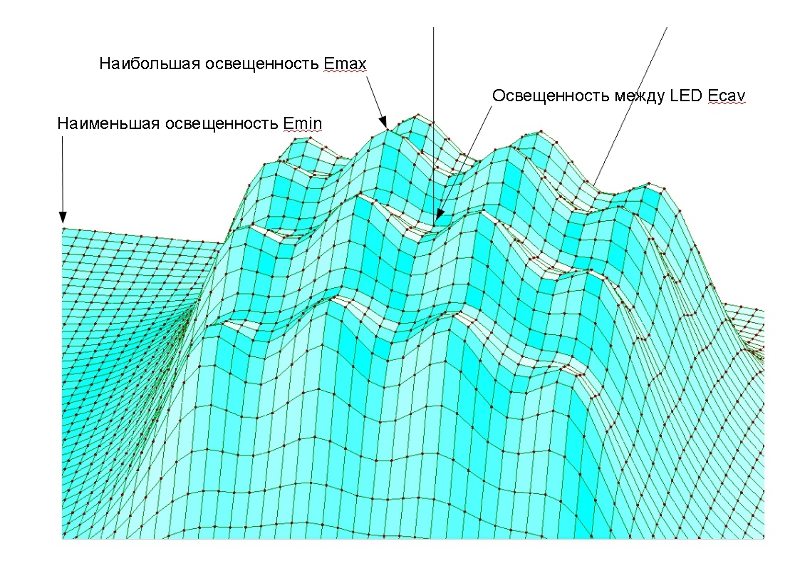

Наибольшая освещенность Emax - как правило, ближайший пик (или несколько) к вертикальной оси. Освещенность между LED Ecav - между пиками во впадине ближайшей к вертикальной оси. Наименьшая освещенность Emin - как правило, на границе плоскости.
